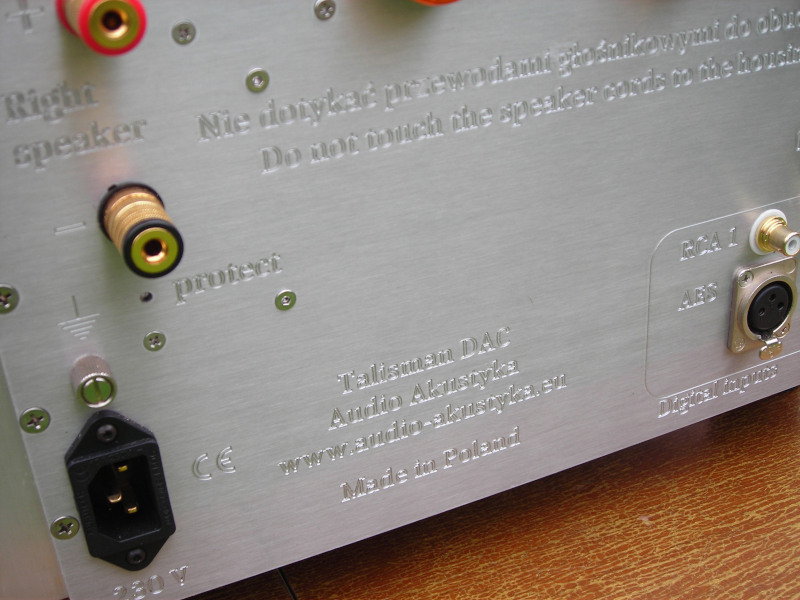

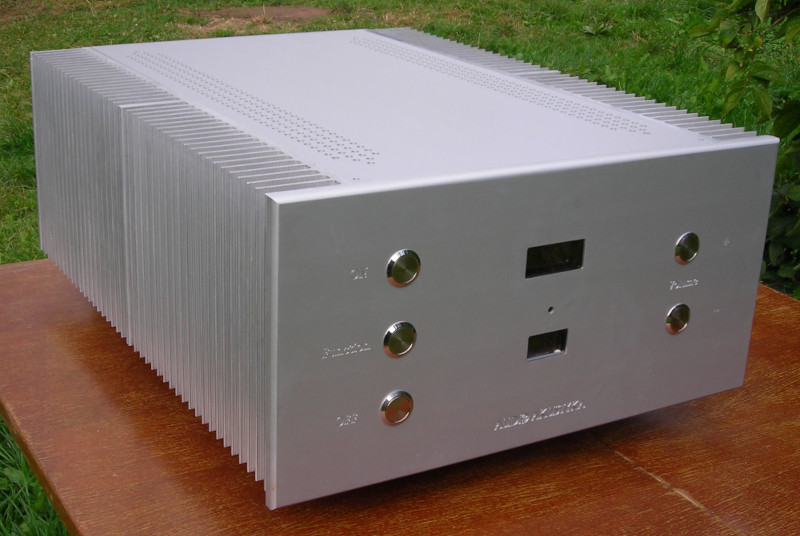

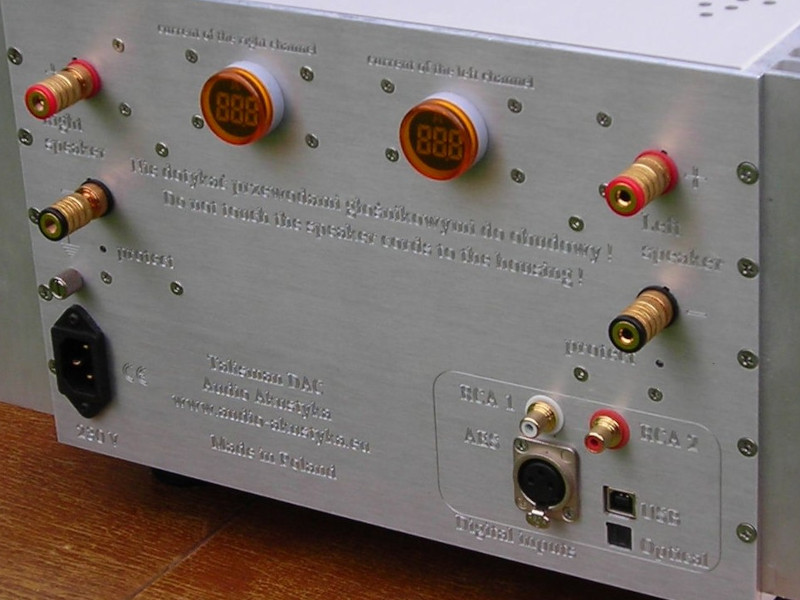

TALISMAN DAC

Wzmacniacz w całości na tranzystorach w technologii MOSFET i jFET razem z przetwornikiem cyfrowo-analogowym w jednej obudowie. Konstrukcja autorska.

Przetwornik DAC typu R2R, regulacja głośności analogowa, bezinwazyjna, równoległa do toru sygnału. Zabezpieczenie nadprądowe, które wykrywa nadmierny pobór prądu stopnia końcowego i wyłącza wzmacniacz, działanie tego zabezpieczenia eliminuje bezpieczniki topikowe. Sygnał audio od wejścia wzmacniacza analogowego do gniazd głośnikowych jest zbalansowany, bez udziału masy. Okablowanie wewnętrzne srebrno-miedziane. Jedna para tranzystorów mocy Mosfet na kanał w obudowach SOT 227. Tor wzmocnienia składa się ze stopnia wejściowego, wtórnika prądowego i stopnia mocy, wszystko na tranzystorach o jednej polaryzacji typu NPN.

Użyty układ DAC R2R dekoduje tylko sygnały DSD, a więc wszystkie przychodzące sygnały z wejść cyfrowych są konwertowane na postać DSD.

Najważniejsze cechy:

• Pięć wejść cyfrowych
• Obudowa z anodowanych płyt aluminiowych o grubości 10 mm podparta na trzech gumowych nóżkach, jedna z nóżek podpiera centralnie transformatory sieciowe
• Aluminiowy pilot zdalnego sterowania umożliwia regulację głośności w 48 krokach, regulację balansu dla każdego kanału oddzielnie, selektor wejść cyfrowych i wyciszanie (mute)
• Wzmacniacz posiada dwa wyświetlacze: dla sekcji DAC i regulacji głośności

Dane techniczne:

• Pasmo przenoszenia: 10 - 30.000 Hz
• Moc wyjściowa: 100 W (dla 8 Ohm), 130 W (dla 4 Ohm)
• Impedancja obciążenia: 4 Ohm
• Pobór mocy na biegu jałowym: 130 W
• Waga: 50 kg
• Wymiary: 22 x 44 x 55 cm (wys. x szer. x gł.)

Pliki do pobrania:

• Instrukcja obsługi

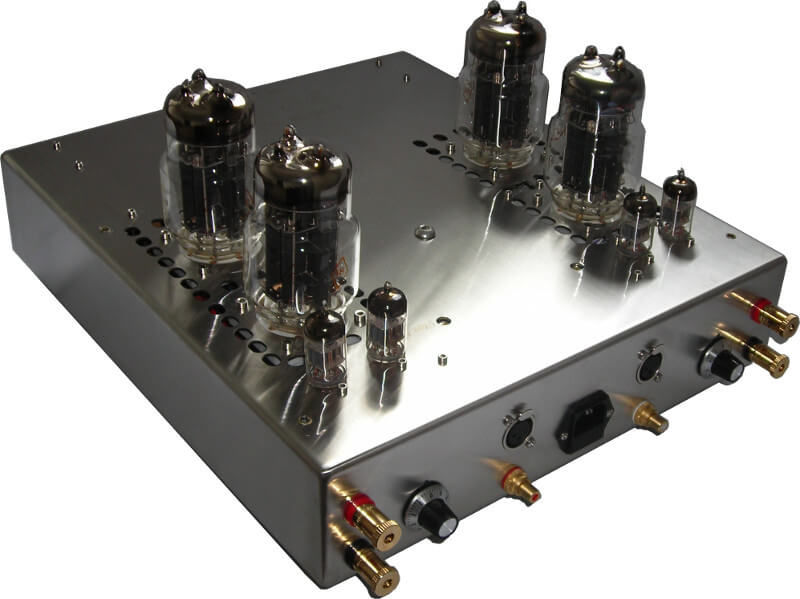

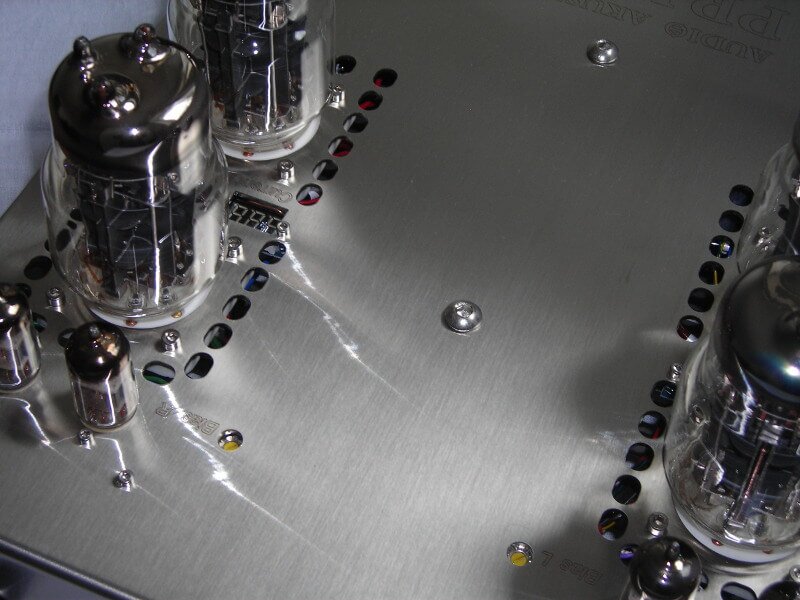

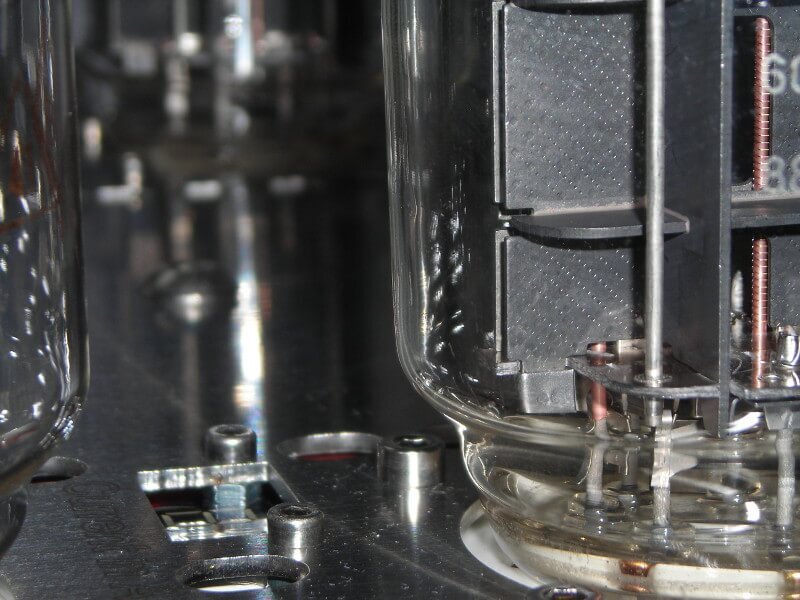

PRIMUS OTL (niedostępny)

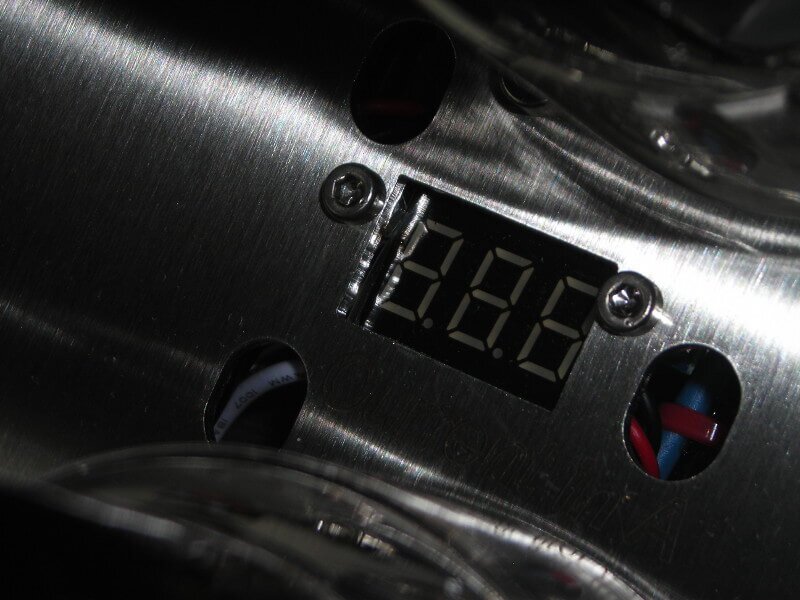

Wzmacniacz bez transformatorów głośnikowych w konfiguracji push-pull, z możliwością automatycznego dobierania lamp końcowych bez potrzeby parowania lamp. Posiada dwa stopnie wzmocnienia: napięciowy (lampy 6N6) i prądowy (lampy 6C33C) oraz minimalistyczną ścieżkę sygnałową dzięki usytułowaniu lamp stopnia napięciowego przy gniazdach wejściowych. Prąd spoczynkowy lamp końcowych ustawiany ręcznie wedlug wskazań mierników - amperomierzy.

Najważniejsze cechy:

• Praca w pełni symetryczna
• Automatyczne dobieranie lamp końcowych
• Zmiana siły głosu i balansu, także za pomocą pilota
• Wejścia: XLR lub RCA (przełączanie wyłącznie za pomocą pilota)

Dane techniczne:

• Pasmo przenoszenia: 2 - 60.000 Hz
• Impedancja obciążenia: 8 Ohm
• Lampy mocy: 6S33S (dwie na kanał)
• Lampy stopnia napięciowego: 6N6 (dwie na kanał)
• Moc wyjściowa: 2 x 24 W (8 Ohm), 2 x 36 W (16 Ohm)
• Pobór mocy: 350 W

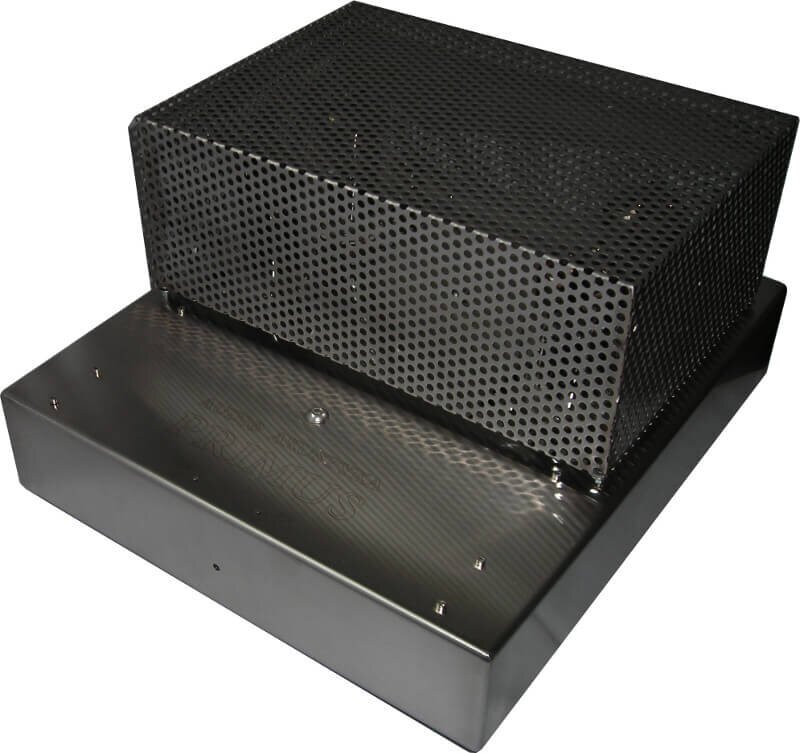

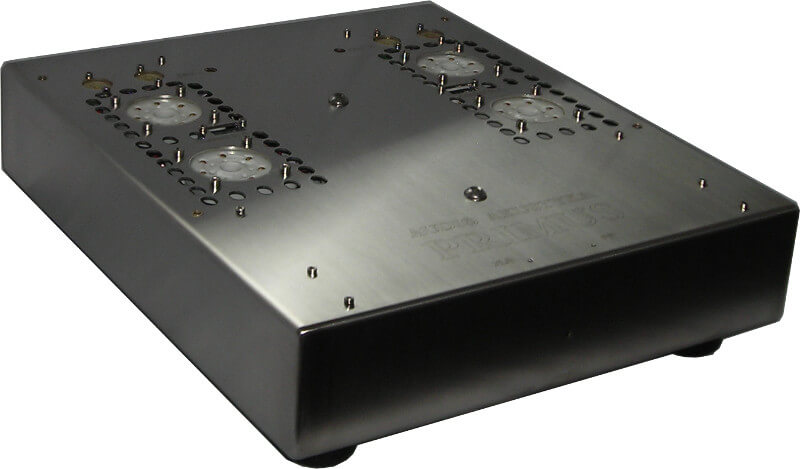

• Obudowa z polerowanej lub szczotkowanej blachy nierdzewnej
• Waga: 24 kg
• Wymiary: 36 x 44 x 25 cm

Pliki do pobrania:

• Instrukcja obsługi
